噴霧干燥法洗衣粉生產設備-01 當前位置：首頁 > 產品展示 > 噴霧干燥洗衣粉設備 > 噴霧干燥法洗衣粉生產設備-01

←

→

噴霧干燥法洗衣粉生產設備-01

裝置名稱	噴霧干燥法洗衣粉生產設備
電壓/頻率	380V/50Hz
產量	2000kg/h
處理量要求	3920kg/h
材質	201 不銹鋼材質 & 碳鋼
干燥設備形式	壓力式噴霧干燥塔
干燥塔體尺寸	*Φ5500mm3mm34100mm*
排放要求	尾氣排放達國標（含塵量≤50mg/m3標干空氣）
設備配置	干燥塔（干燥塔體、塔承載加強圈、骨架、熱風分布器、人孔檢修門、出風管及清洗人孔、錐體氣錘、主塔支撐鋼架、進塔熱風管道、變徑連接管道、保溫材料、伴熱攪拌罐、電加熱、過濾器）、熱源系統（燃氣熱風爐）、鼓風機（鼓風機、初/中效空氣過濾器）、進料泵、噴槍、高效旋風分離器（高效旋風分離器、旋風出料閥、緩存料倉）、除塵系統（管道、布袋除塵器）、引風機、控制系統（控制柜、變頻器、溫度傳感器、壓力傳感器）、輔助系統（欄桿、扶梯、現場電線電纜橋架、現場鋼架結構平臺）
功能	多功能，不僅可生產洗衣粉，還可應用于食品、醫療等行業生產膨化產品

產品展示

液體洗滌劑設備: 餐具洗潔精設備; 洗衣液生產設備; 洗發水生產設備; 洗手液生產設備; 84消毒液生產設備; 油污清洗劑設備; 沐浴露生產設備

洗衣粉設備: 剪切造粒洗衣粉設備; 噴霧干燥洗衣粉設備; 工業洗衣粉設備

香皂/肥皂生產設備

汽車養護劑設備: 玻璃水生產設備; 汽車防凍液設備; 車用尿素生產設備

水處理設備

自動計量/加料設備

灌裝機/包裝機設備

化工原料

香油/香精/香水生產設備

日化產品

日化包裝: 日化包裝瓶; 塑料攪拌桶; 塑料罐子

資質代辦

日化技術

其他設備

聯系我們

湖南省富達日化有限公司

地址：湖南省長沙市洪山路188號

多項專利發明人王先軍手機：150-7483-5702 手機：195-7316-0288

噴霧干燥法洗衣粉生產設備 Spray Drying Method Production Equipment

1. 噴霧干燥法生產洗衣粉設備配置及參數 Equipment Configuration and Parameter

序號 No.	設備名稱 Equipment	規格型號 Specification	材質 Material	數量 QTY
一.干燥設備 Drying System
1	干燥塔體 Tower body	主塔圓柱直段高度 *Φ3000mm2.5mm** *21000mm	SUS201 內壁焊縫拋光處理，外包彩鋼板 Tower inner slot welded and polished, wrapped shaped colorful steel plate 1.0mm	1
2	塔承載加強圈、骨架 Skeleton	角鐵、槽鋼加強圈等 Angle iron, channel steel, stiffening ring	碳鋼 Carbon steel	1
3	熱風分布器 Air deflector	*Φ1680mm3.0mm**	SUS201	3
4	人孔檢修門 Observation manhole	*400mm600** mm	SUS201	3
5	出風管及清洗人孔 Duct and cleaning manholes	Φ400mm	SUS201	1
6	錐體氣錘 Pneumatic hammer	SK-40	碳鋼 Carbon steel	8
7	主塔支撐鋼架 Steel support	Nil	碳鋼 Carbon steel	1set
8	進塔熱風管道 Hot air pipe	Φ600 mm *3mm	內壁SUS201/外包碳鋼 Inner material SUS201, wrapped carbon steel	1
9	變徑連接管道 Variable section tube	Nil	碳鋼 Carbon steel	2
10	保溫材料 Insulation material	保溫層厚度：100mm Insulation layer	硅酸鋁 Aluminum silicate	1
二.熱源系統 Heating System
11	燃氣熱風爐 Gas hot blast stove	RS120	內套筒 SUS310 外套筒 SUS201 保溫碳鋼 Inner material SUS310,wrapped SUS201 insulation is carbon steel 輸出熱能 120萬大卡保溫層厚度 100mm， Thermal output 1200,000kCal, insulation layer thickness	1
三.鼓風系統 Air supply System
12	鼓風機 Blower	4-72-6c 功率Power 15kw	SUS201	1
13	初/中效空氣過濾器 Primary, middle effect air filter	1500x1500x800	不銹鋼 201、無紡布 SUS201/composite materials	1
四.進料系統 Feeding System
14	進料泵 Feeding pump	3DP40-4KW 變頻調速泵體材料進排閥組為不銹鋼 201，泵裝有安全閥，耐震壓力表，進出口法蘭連接 3DP40-4KWAdjustable,Motor frequency control of motor speed. Material inlet and outlet valvebank is SUS201, the pump isequipped with a safety valve, pressure gauge, inlet and outlet flange connection	SUS201	1
15	噴槍 Spray gun	Nil	SUS201	8
16	雙層反應釜 Double-layed mixer tank	304不銹鋼，雙層蒸汽加熱，均質乳化、容積 1300 升	Nil	1
17	精濾反應釜 Refined filtration mixer tank	304不銹鋼，雙層蒸汽加熱，均質乳化、容積 1300 升	Nil	1
18	泵閥系統 Valves & pump	Nil	Nil	1
五.排料系統 Discharging System
19	高效旋風分離器 Cyclone seperator	*CZT1300 板厚度 2.0mm plate thickness 2.0mm**	SUS201	1
20	旋風出料閥 Cyclone outlet valve	BGFY-6L P=0.75KW	SUS201	1
21	返料系統 Reverting	Nil	SUS201 風機碳鋼材質 fan carbon steel	1
六.除塵系統 Dust removal system
22	管道 Pipes	DN500 mm δ2mm	SUS201	1
23	布袋除塵機 Bag-filtering dust precipitator	MC-150-2000	SUS201 布袋材質：三防布袋，龍骨碳鋼噴涂，用戶自配配套空壓機（5公斤壓力，供氣量 0.8m3/分鐘） Filtering 85㎡, material: three-proof bag, skeleton carbon steel, customer prepare air Compressor onsite （5kg pressure，air capacity 0.8m3/minute）	1
24	除塵主件 Other equipment for dust filtering	Nil	Nil	1set
七.引風系統 Induced draft fan
25	引風機 Induced draft fan	9-26-9D 功率 30kw 9-26-9D Power:30kw	碳鋼 Carbon steel	1
八.控制系統 Electronic control system
26	控制柜 Electric cabinet	標準柜 PLC	碳鋼 Carbon steel	1
27	變頻器 Frequency converter	4kw	Nil	1
28	溫度傳感器 Temperature sensor	一只溫度上限 400℃ 另兩只上限 200℃ One upper temperature 400℃, another two upper temperature 200℃	組件 package	2
29	壓力傳感器 Pressure sensor	-3000pa 至+3000pa -3000pa~+3000pa	組件 package	1
九.輔助系統 Auxiliary system
30	欄桿 Rail	φ35	碳鋼 Carbon steel	1
31	扶梯 Escalator platform	實配 Configuration according to fact	碳鋼 Carbon steel	1
32	現場電線電纜橋架 Live wire and cable bridge	實配 Configuration according to fact	組件 Package	1
33	現場鋼結構平臺 Live steel structure platform	實配 Configuration according to fact	碳鋼 Carbon steel	1
十.后配料部分 Detergent powder packing system
34	洗衣粉分裝機 Filling machine	Nil	Nil	2
35	洗衣粉篩分機 Sieving machine	Nil	Nil	1
36	洗衣粉加酶加香混合機 Mixer for adding enzyme and perfume	Nil	Nil	1
37	洗衣粉封口機 Sealing machine	Nil	Nil	2
合計 Subtotal (此價格為出廠價，如需增值稅發票需要另加12%) (This is factory price. If you need VAT invoice, you need to add 12%)

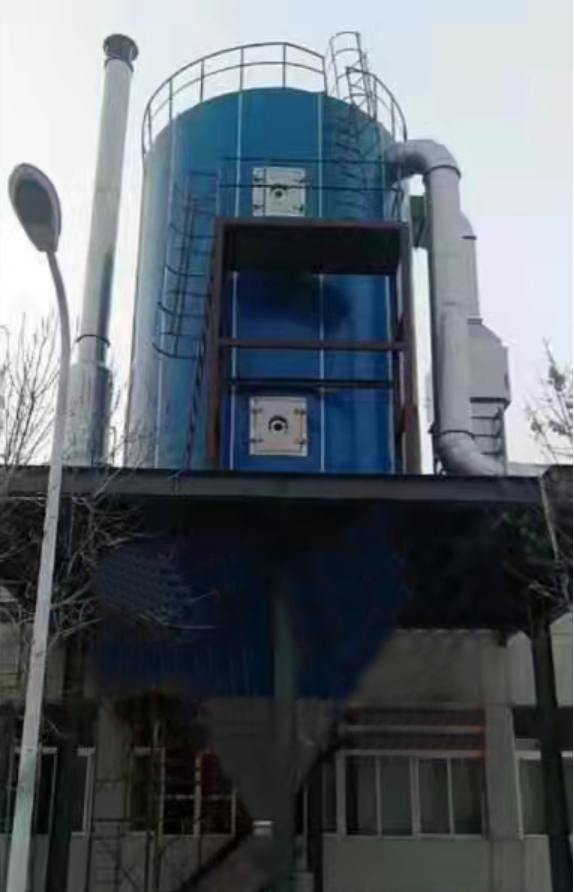

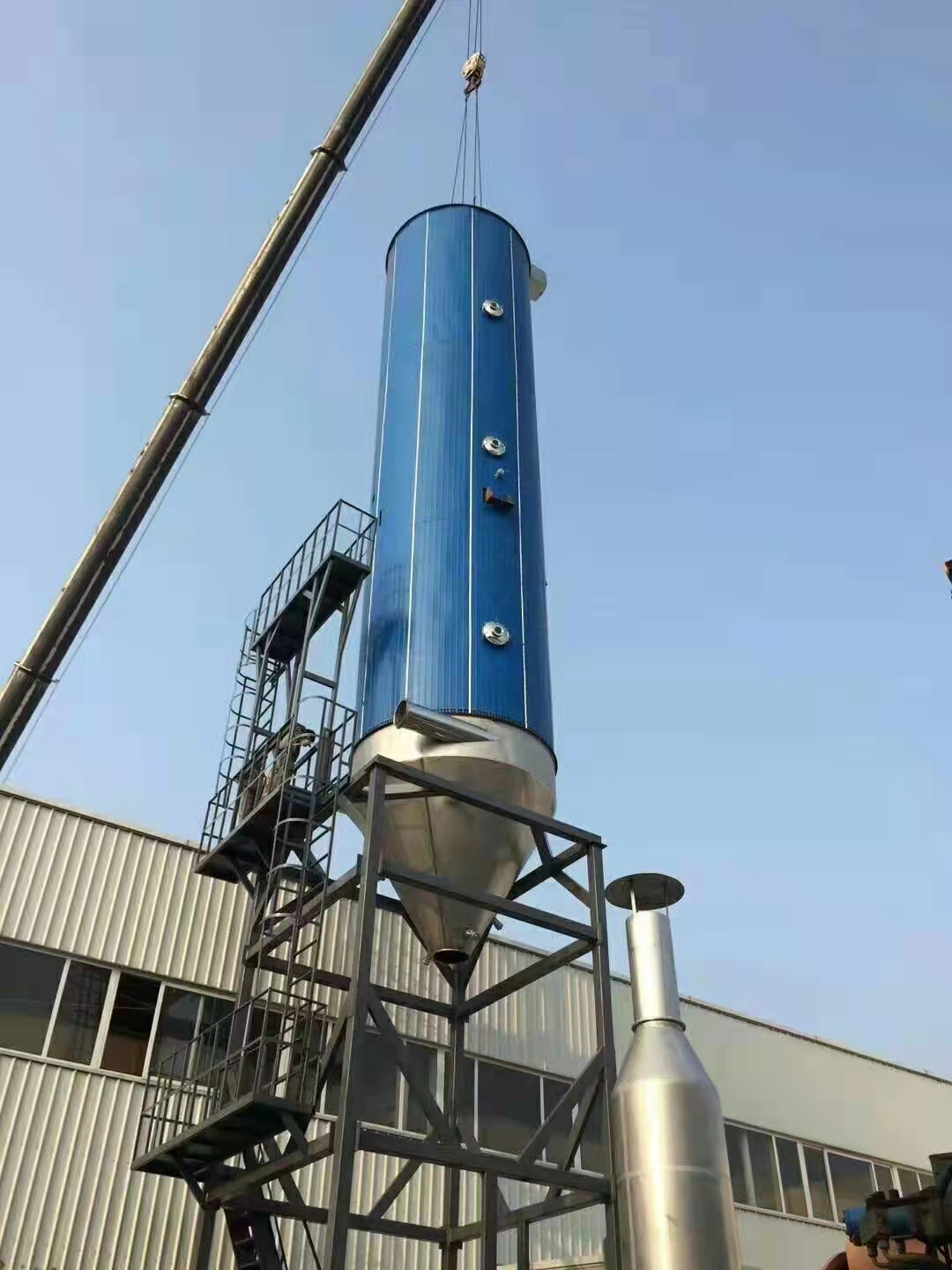

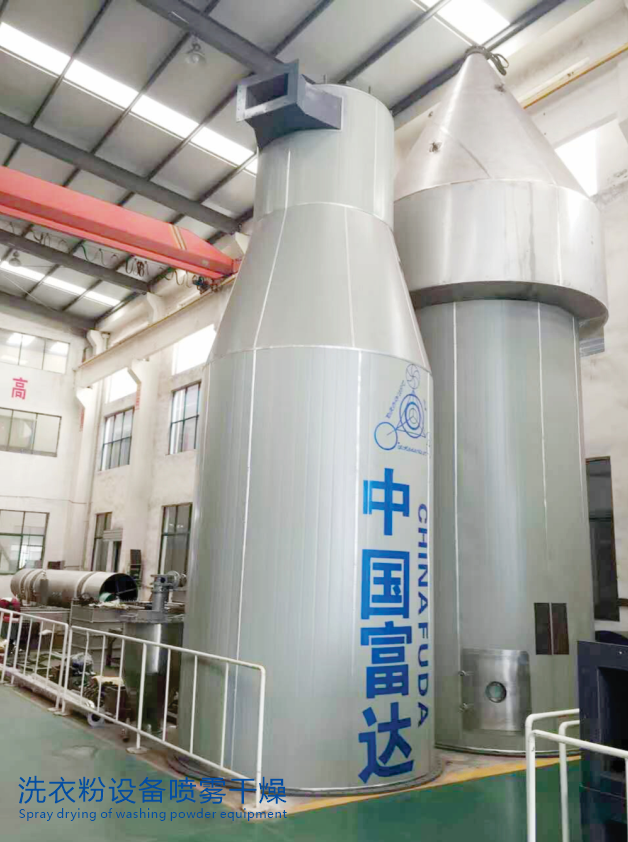

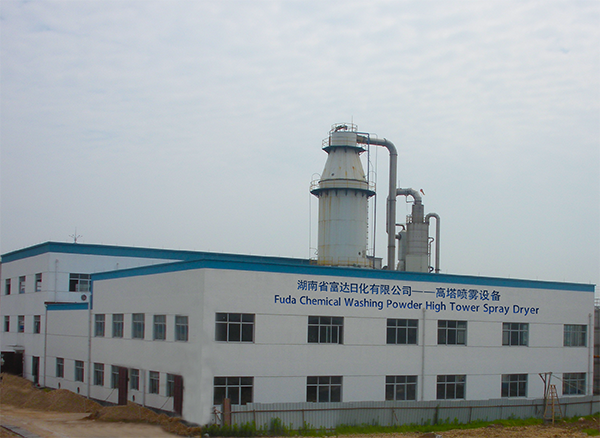

噴霧干燥法洗衣粉生產設備案例（建筑高度24-40米）

Spray Drying Method Production Equipment

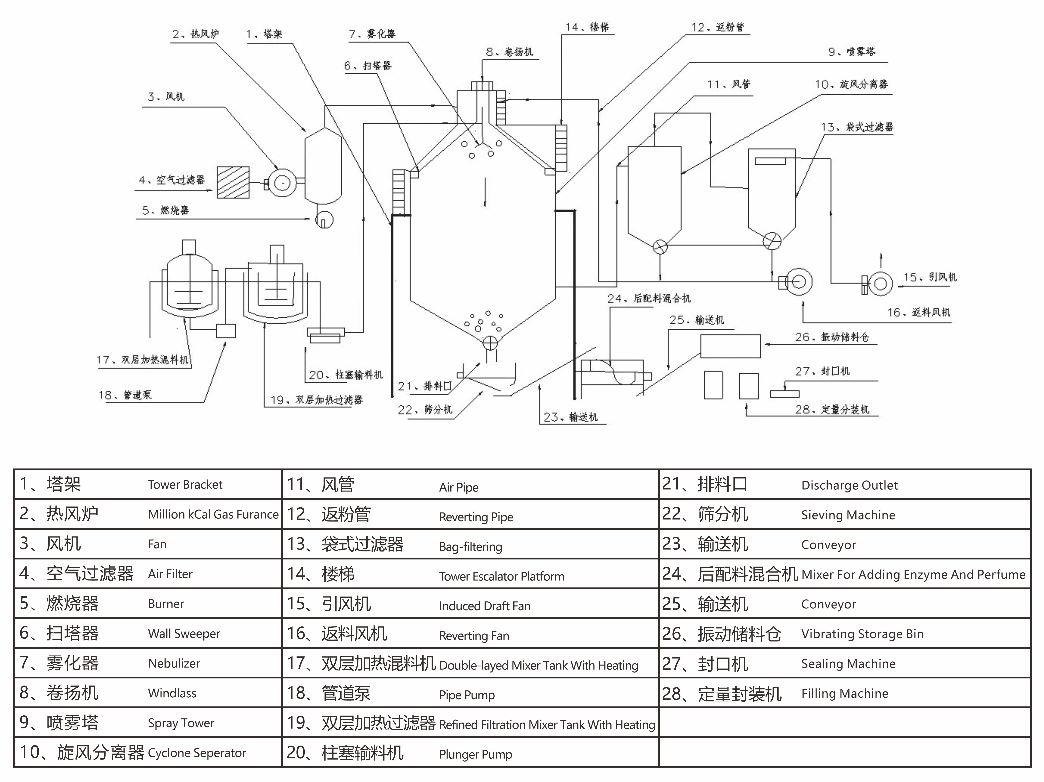

2. 噴霧干燥法生產洗衣粉生產線流程圖 Production Line

3. 噴霧干燥法生產洗衣粉主要原料 Production Materials

1-純堿(碳酸鈉）

Sodium carbonate

2-自來水

Water

3-水玻璃

Water glass

4-元明粉（無水硫酸鈉）

Sodium sulphate

5-非離子活性劑

Nonionic active agent

6-螯合劑

Chelating agent

7-陰離子表面活性劑

Anionic surfactant

8-香精

Essence

4. 噴霧干燥法洗衣粉生產設備價格 Production Equipment Price

噴霧干燥法洗衣粉生產設備(100kg-5000kg/h)價格在￥100-800萬之間（根據用戶經濟能力以及產量自行選擇，本廠依據客戶需要提供）；

According to the output (100kg-5000kg/h) and the degree of automation, the investment is between ￥1-8million.

備注：噴霧干燥法不同產量的高塔設備高度在24-40米，塔直徑2.5-10米。

5. 市場前景 Market Prospect

洗衣粉作為居家必備的日常消耗品，人人必須，就像人天天要吃飯的道理一樣，必不可少，市場銷量大。隨著人們對生活要求的提高，洗衣粉的使用頻率也持續增高，生產一款冷水速潔、且具有抑菌除螨作用的洗衣粉更能滿足不同層次的市場消費需求。

As a necessary daily consumable, washing powder is necessary for everyone. It is essential and has a large market. With the improvement of people's living requirements, washing powder is used more frequently. The production of a washing powder with cold water quick cleaning, bacteriostatic and acarid effect can better meet the market demand for different group of people.
